Distributeur de savon

399,00 € TVA non applicable

Référence : DISTRI V3.0

Ce matériel pédagogique propose l'étude d'un distributeur de savon automatique.
Il permet l'étude du fonctionnement d'une pompe à piston et de la notion de débit.
Associé à un multimètre ou à une chaîne d'acquisition numérique il permet la mesure de la consommation d'énergie
#pompe à piston #notion de débit #mesure de la consommation d'énergie
#2nde #STI2D #SI

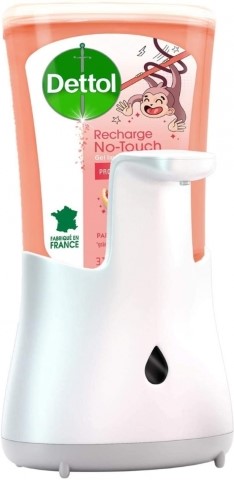

  • Un distributeur de savon complet,

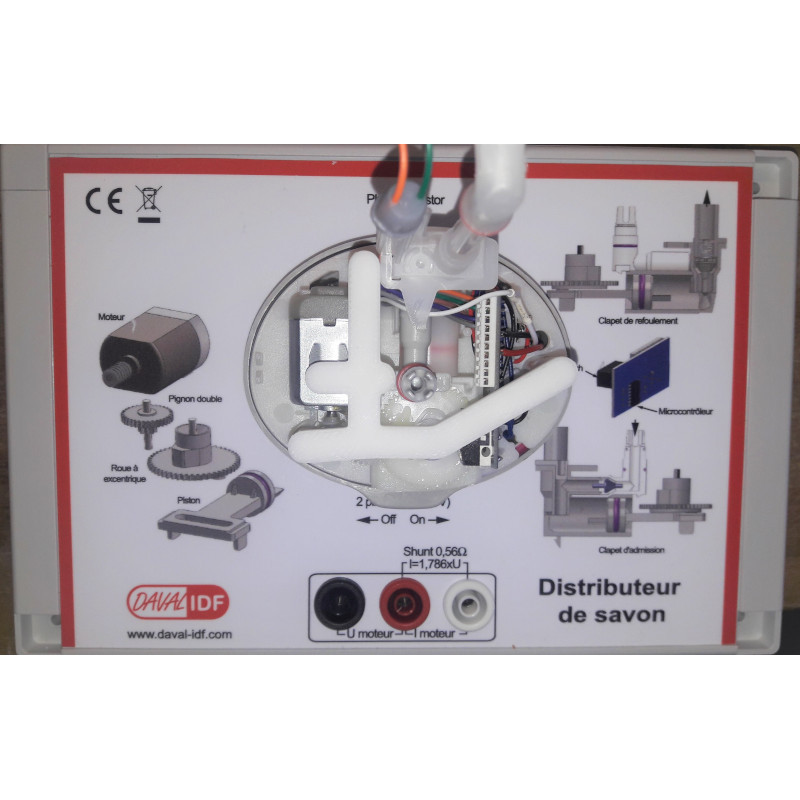

  • un distributeur didactisé pour les mesures,
  • une pompe doseuse démontée pour l'étude du mécanisme,
  • une recharge de savon,

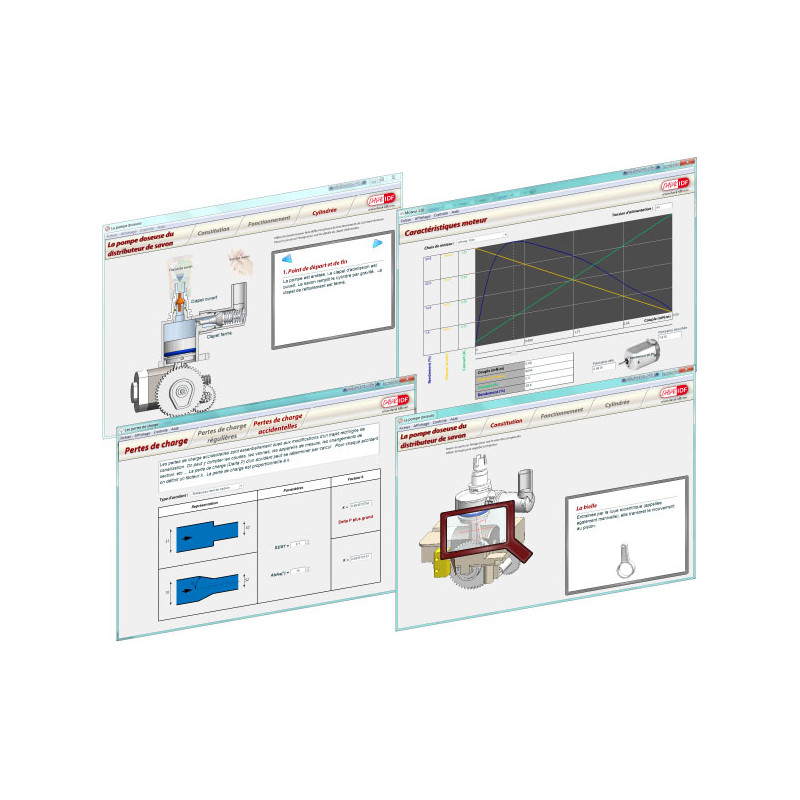

  • un didacticiel complet sur l'étude de la pompe doseuse, du moteur électrique et du capteur infra-rouge
  • une maquette numérique 3D au format SolidWorks
  • Activité pratique 1 : L'architecture du système, le capteur IR
    • Une étude pour comprendre comment fonctionne le distributeur automatique de savon mais aussi le capteur infra-rouge
    • Analyse fonctionnelle et structurelle des chaînes d'énergie et d'information
    • Durée 1h30
    Activité pratique 2 : Contrôler le vedébit
    • Après une étude du système de pompe-doseuse, comment peut-on modifier le débit du distributeur ?
    • Analyse et modification du mécanisme de pompe-doseuse
    • Didacticiel sur le système de pompe-doseuse à bielle-manivelle
    • Durée 3h
    Activité pratique 3 : Réduire la consommation énergétique
    • Après une étude de la chaîne d'énergie du distributeur, comment peut-on diminuer la consommation électrique du système ?
    • Performances du moteur électrique, rendement du mécanisme, pertes de charges dans les conuites
    • Modification et prototypage des conduites
    • Didacticiel sur le rendement du moteur électrique et didacticiel sur les pertes de charge
    • Durée 3h
    Activité pratique EDUSCOL : Modélisation et analyse multiphysique
